| Tipo de producto | Transmisor de mano inalámbrico |
| Marca | Sennheiser |
| Modelo | SKM 1030 |
| Dimensiones | 245 × 38 mm |
| Peso | Aprox. 250 g (con pila) |
| Alimentación | Pila de 9V (IEC 6LR61) o batería recargable BA 1032 |
| Autonomía con pila | Aprox. 6 horas |
| Autonomía con batería recargable | Aprox. 1,5 horas |
| Potencia de emisión | SKM 1030-6 : ≤5 mW ; SKM 1030-7 : ≤10 mW |
| Número de canales | Hasta 6 canales |
| Rango de frecuencias | 30–45 MHz (según versión) |
| Tipo de micrófono | Dinámico, supercardioide |
| Respuesta en frecuencia BF | 80–12 000 Hz (±1 / -3 dB) |
| Relación señal/ruido | 68 dB (A) según DIN 45412 |
| Modulación | FM de banda ancha |
| Sintonizador | PLL (Phase-Lock-Loop) |
| Limpieza | Rejilla desenroscable; enjuagar la espuma y la rejilla con agua tibia, secar completamente |
| Piezas de repuesto / reparabilidad | Antena reemplazable (roscada); pilas/baterías reemplazables; rejilla y espuma lavables |
| Seguridad | Usar solo pilas alcalinas; respetar la polaridad |
| Accesorios incluidos | Antena de cable A 1032 |
| Accesorios opcionales | Batería recargable BA 1032, cargador L 1032, correa para hombro SZU 1032, funda antiviento MZW 1032 |
| Uso recomendado | Visitas guiadas, conferencias, presentaciones |
Preguntas frecuentes - SKM 1030 SENNHEISER
Preguntas de los usuarios sobre SKM 1030 SENNHEISER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Micrófono inalámbrico en formato PDF gratis! Encuentra tus instrucciones SKM 1030 - SENNHEISER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SKM 1030 de la marca SENNHEISER.
MANUAL DE USUARIO SKM 1030 SENNHEISER
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING
SKM 1030
SKM 1032
SKM 1030
SKM 1032
<0,5 % con escursione nominale
IEC 6LR61, 9 V, alcalina
o accumulatorate Sennheimer BA 1032
da 6,5 a 9 V
ca. 65mA
ca. 6 h
ca. 1,5h
245 × 38 ~mm
ca. 250g ,incl.pila

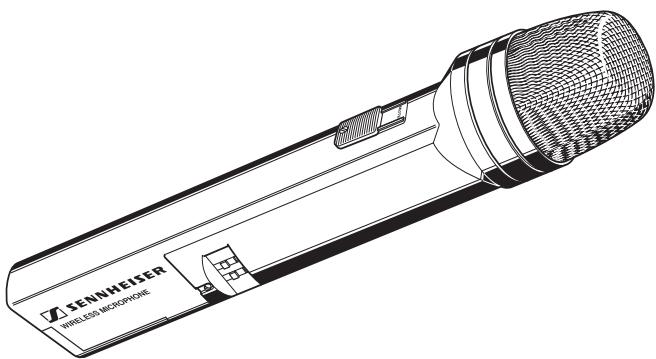

Los modelos SKM 1030 y SKM 1032 son transmisores manuales queCNTAN con un microfono integrado y se emplean en equipos de transmissions microfónica inalámbrica.
El camino de uso es muy diverso. El modelo SKM 1030 se usa principalmente en equipos de conducccion de personas, en tanto que el SKM 1032 se usa Frequentlymente en el teatro o como micrófono vocal. Los transmisores peuventLTEse en la mano o colgados del cuelloutilizarando el dispositivo SZU 1032 (accesorio). Completan el Sistema de transmisión los Accumuladores BA 1032 y el cargador L 1032.
Characteristicaspeciales
Gran seguridad ylarge tiempo de service incluoso alutilizarloscon los acumuladores
Son muy fáciles de manejar yemploi
- Seccion de canales
- Pueden usarse con el accumulator de alto rendimiento BA 1032, que searga muy
- Interruptor silencioso CON/DESCON para la seals del micrófono.
Ejecuciones
SKM 1032-0 Micrófono inalámbrico. Banda ancha de FM, banda de 8m . Potencia Tmaxima de radiación 5mW . Conmutable a 3 freuencies: 36,7 MHz, 371, MHz, 37,9 MHz. Sistema supresor de ruidos HiDynplus™ de Sennheiser. Homologado en Alemania para uso general.
SKM 1032 VHF Micrófono inalámbrico. Banda ancha de FM, gama VHF. Gama de Frequencias: 138-145 MHz o 170-260 MHz. Conmutable a 6 Frequencias. Sistema supresor de ruidos HiDynplus™ de Sennheiser. Reservado para'utilisation professionnel en radiodifusoras o en teatros.
SKM 1030-6 Micrófono inalámbrico. Banda estrecha de FM, banda de 8 m. Potencia Tmaxima de radiación 5 mW. Comutable a 6 freccuencias; freccuencias preferentes entre 36,64 MHz y 37,98 MHz. Interruptor silencioso CON/DESCON para la.), general.
SKM 1030-7 Micrófono inalámbrico, igual al SKM 1030-6. Mayor potencia de radiación de 10mW . En Alemania sólo está autorizado para uso de la采暖able.
SKM 1030-7 BU Microfondo inalámbrico, igual al SKM 1030-7. Con casquillo TB de 2,5 mm Ø para la reproducción de música o información vocal tomas de una cinta.
INDICACIONES Además de这些模型的standard también puede suministrarse microfonos inalábricos de las series SKM 1030 y SKM 1032 para uso con Frequencias especialas. Estos transmisoreshlen el distinctive adicional ... SF.
Forma de colocar la pila
La pila se colocará según se indica en la ilustración.
Tengase cuidado de no invertir la polaridad.
Utilicense exclusivamente pilas de alcal y manganeso
De lo contrario, el tiempo de servicios disminuirá considerablemente (véanse datos技术和icos).
Al usable el equipo regularamente, en lugar de utiliser pilas es recommendable usar acumuladores recargables BA 1032, que pueda cargarse rápidamente.
Accumuladores BA 1032, forma de recargarlos en el cargador L 1032
Los acumuladores BA 1032 se recargan con el cargador L 1032 y el transformador enchufable NT 1032. Durante el proceso de cargo uno de los acumuladores puede permanecer dentro del microfondo cuando el othero se inserta en el compartmento especial del cargador. Los aparatos L1 1032 y NT 1032 peuvent suministrarse como accesos.
La connexion entre el cargador L 1032 y los aparatos SKM 1030 y SKM 1032 se establiece por medio de los contactos dearga (vease la ilustracion en la pagina seguiente).
Tengase siempre cuidado de que los contactos de energia permanezcan siempre limpios, es decir, que el metal está brillante.
Reglaje de la Frecuencia de Transmisión

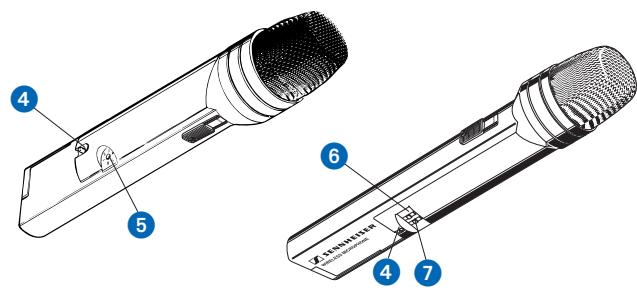

El interruptor 5 sirve para regular la fecuencia de transmisión. Cada una de las cífras del interruptor correponde a una fecuencia de transmisión. En la placá de caracteristicas del compartmento de las pilas se encontrarlos datos exactos sobre Frequencias.
Tenga en cuenta que la fecuencia de transmisión y la fecuencia de Reception regulada en el receptor deben ser identicas.
- Como usar usesse un destornillador pouco (hoja de 2mm de ancho) o el extremo de la antenna de alambre representada también como hojacka.

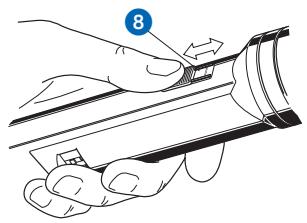

Conectar el aparato y:Elegir la Sensibilidad
Tanto el interruptor de connexion y desconexión 6 como el interruptor selector para la sensibilitad se presenta en una cavidad en la parte inferior de la carca.
El interruptor de connexion/desconexión, uso con más Frequencia, sobresale ligeramente.
Tras conectar el aparato, espere uno dos segundos. El transmisor requiere este periodo para adaptarse a la Frequencia elegida (enclavamente PLL).
Al estar el selector ① de sensibilidad en posicion „LOW“, disinmuirá la penal de BF. De tal forma se evita que se produca sobreexcitación al haber muy cerca al aparato.
Disminución para el SKM 1030: 14 dB, aproximamente
Disminución para el SKM 1032: 20 dB, aproximamente
Desconectar el sonido del transmisor manual
El interruptor 3 le permette a Vd. desconectar „silenciar“) el micrófono de este transistor manual sin necessities de interruprir la transmisión radiofónica. Con然是 evitan los ruidos en el receptor, en el momento en que se desconecta el sonido en el transistor. En el interruptor está signaladas las positions „ON“ y „OFF“.

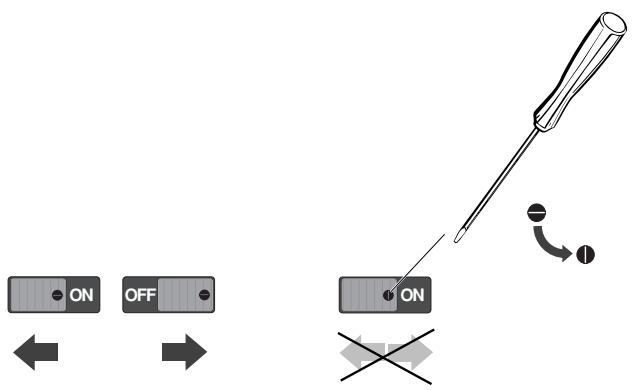

El interruptor ⑧ puede ser bloqueado,
con lorial se evita una conexion involuntaria:
FORMA DE CAMBIAR LA ANTENA
Existen diversas antenas realizables con los transmisores SKM 1030/SSKM 1032. Además de la antenna de alambre (banda de 8 metros), también puede'utilizarse una antenna giratoriaorta (en preparaciónactualmente). La antenna pueda sustituirse fácilmente, dato que esta se encontrarata atornillada al casquillo 6.
En casos exceptionales también puede lograrse el funcionaimiento sin antenna; en tal caso, las piezas electrónicas y la pila actuan como antenna, awhile el alcance del aparato disminuye.
ElmodeloSKM1032VHFfuncionaconunaantenaintegradyportantocarece decasquillodeconexiónparaunaantenaexterna.
LIMPIZA DE LA JAULA METALICA
La jaula metálica puede desatornillarse para limpiarla. Para limpiar la jaula y la pieza de material esponjoso, úsese agua limpia; para secarlas lo mejor es emplear un secador deleo.
Antes de colocarlas-Newvamente en el aparato,cerciorese de que la jaula y la pieza de material esponjoso esten totalmente secas.
SISTEMA SUPRESOR DE RUIDOS HiDynplus™ (SOLO PARA MODELO SKM 1032)
El Modelo SKM 1032 está provisto del sistemas supresor de ruidos HiDynplus™ de Sennheiser. Para Obtener un funcionaperfecto, es indispensable que en el receptoremploi exista también el mesmo sistemas.
FORMA DE LLEVAR O SUJETAR EL MICROFONO INALAMBRICO
Al utilizar como(transmisor manual,regulse la sensibilidad a „LOW“.Para transmisiones exteriores y al haber muy de circa al micrófono,utilicese la caperuza antivirus MZW 1032,que disminuye las detonaciones y los ruidos occasionados por el viento.
El dispositivo SZU 1032 permiteVELIgAR los transmisores SKM 1030 6 1032 colgados al cuello. El transmisor se suseta segun muestra la ilustracion. En tal caso, el interruptor selector de sensibilidad se colocar en posicION , HIGH".
ALGUNAS INSTRUCCIONES PARA CORREGIR FALLOS
Fallo
El aparato no funciona débiles
Realimentación acústica el SMK 1032
No se logra la transmisión awhile el transmisor está conectado
Distorsión del sonido
Causa possible
Pila/acumulador descargados o demasiado
Se ha invertido la polaridad
El receptor empleado carece de HiDynplus
La fecuencia de transmisión no coincide con la fecuencia del receptor
El interruptor de sensibilitad está en "HIGH", lo cual es demasiado alto.
DATOS TECNICOS
Preparación de Frequencias
Número y retúcula de canales
Potencia de radiación
Frecuencias portadoras SKM 1030
Frecuencias preferentes
para el Modelo SKM 1030-7
Tipo de modulación
Ancho de la banda de conmutación
Elevatorion nominal/elevatorion
Distancia de tension de ruidos
(elevación nominal)
Distancia de tension de
interferencias (elevatorion nominal)
Gama de frequencies BF
Factor de distorsión a 1 KHz
Presión sonora para elevación
nominal
Micrófono
Preemphasis
Factor de distorsión a 1 KHz
Alimentación de corriente
Tiempo de servicios con pilas
Tiempo de servicios con
acumulador BA 1032
Dimensiones
Peso
El suministro comprende:
SKM 1030-6 / SKM 1030-7
Sintetizador PLL (Phase-Lock-Loop)
max. 6 derialquier multiple de 5kHz
SKM 1030-6: ≤ 5mW
SKM 1032-7: ≤ 10mW
6 freuencias en la gama de 30-45 MHz
68 dB(A) según DIN 45412 a 1 kHz
58 dB según CCIR, DIN 45405
acumulador Sennheiser BA 1032
6,5历经 9V
aprox. 65mA
aprox. 6 h
aprox. 1,5h
245× 38mm
aprox. 250g incluyendo la pila
1 transmisor manual SKM 1030
1 antenna projectable A 1032
DATOS TECNICOS ESPECIALES DEL SKM 1032 BU
Entrada adicular BF
-16 dBU (120mV) a 10 kΩ, jack mono
2,5 mm asimétrico, para conectarlo a una
fuente de sonido de alto volumen sonoro
(cinta magnetofónica, p.ej.)
Reserva de modificaciones
DATOS TECNICOS
Preparación de Frequencias
Número y retúcula de canales
Potencia de radiación
Frecuencias portadoras,
SKM 1032-0
Frecuencias portadoras,
SKM 1032 VHF
Tipo de modulación
Ancho de banda de conmutación
Elevatorion nominal/elevatoracion pico a 1 KHz
Distancia de tension de ruidos
(elevation nominal)
Distancia de tension de
ruidos (elevación nominal)
Margen de frequencia BF
Sistema supresor de ruidos
Presión sonora para elevación
Micrófono,
Preemphasis
Factor de distorsión a 1 KHz
Alimentación de corriente
Consumo de corriente
Tiempo de servicios con pila
Dimensiones
Peso
El suministro comprende:
El suministro comprende:
Reserva de modificaciones
SKM 1032-0 / SKM 1032-VHF
Sintetizador PLL (Phase-Lock-Loop)
max. 6 derialquier multiple de 5kHz
≤ 5 ~mW
6 freuencias en la gama de 30-45 MHz
6 freuencias en la gama de
138-145 o en la gama de 170-260 MHz
FM, banda ancha
SKM 1032-0:3MHz
SKM 1032-VHF: 12 MHz
± 40kHz / ± 56kHz con HiDynplus
114 dB(A) según DIN 45412 a 1 kHz
102 dB según CCIR, DIN 45405
100-20.000 Hz +1/-3 dB
HiDynplus™ de Sennheiser
Reglaje ^* HIGH:105 dB spl
Reglaje,LOW":125 dB spl
dinamic, arrinonado
150 μs
< 0.5% a elevación nominal
IEC 6LT61, 9 V, alcalina
o accumulator Sennheiser BA 1032
6.5 hasta 9V
aprox. 50mA
8 horas, aprox. con pila
2 horas, aprox. con accumulator BA 1032
245× 38mm
aprox. 250g , con la bateria
1 transmisor manual SKM 1030
1 soporte de sujeción SZU 1032
1 suporte microfono STH 1051
1 antenna projectable A 1032
1 transmisor manual SKM 1030
1 soporte de sujeción SZU 1032
declaramos que这些东西 aparados complen los requisimientos báscicos de la normativa de la CEE 89/336/EEC resp. de la normativa R&TTE 1999/5/EC.
Con el fin de realizar de forma adecuada los requis它们 referidos en las normativas de la CEE fueron consultadas las siguientes normativas:
Observación: ! Antes de lapellaa en functionamentodeferán observarse los respectivos reglamientos naciales!
Tambien en Internet, bajo „http://www.sennheiser.com“ obtendrá Vd. informaciones actuales sobre los productos Sennheiser.
